三相交流电流表校验方法及步骤详解
点击次数：29 更新时间：2025-11-24

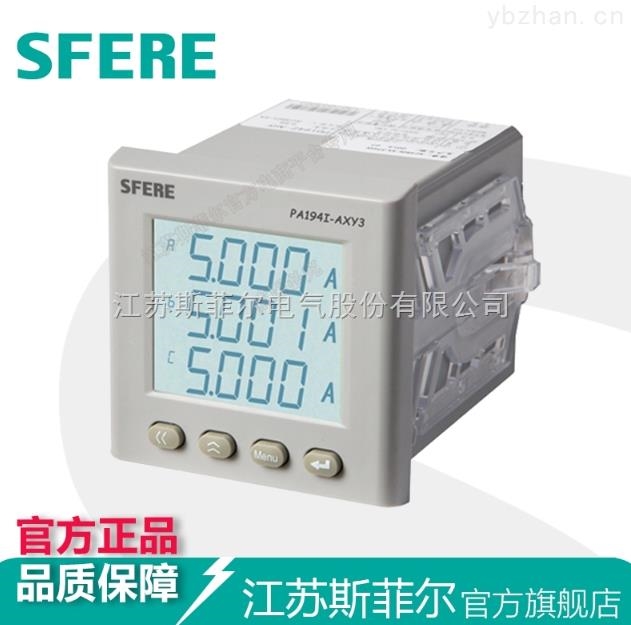

三相交流电流表作为电力系统中关键测量设备，其准确性直接影响电能计量与设备运行安全。本文结合行业规范与实操案例，系统阐述三相交流电流表的校验流程及技术要点。
一、校验前准备
1.设备选型：根据被检表量程选择标准源，例如校验5A量程仪表需配备0.05级标准电流源，确保输出稳定度优于0.02%/min。对于高精度需求，可采用HDJZ-3E交直流检定装置，其支持200mA至1000A量程覆盖，且具备自动量程切换功能。
2.接线配置：采用三相四线制接线法，将标准源输出端与被检表电流回路串联。对于穿心式电流互感器，需使用专用清洁条清洁钳口，确保接触电阻小于0.1mΩ。
3.环境控制：校验环境温度需稳定在23℃±5℃，湿度低于70%RH。若使用电子式校验仪，需避免强电磁干扰，建议与变频设备保持3米以上距离。
二、三相交流电流表核心校验步骤
1.零点校准：断开被检表电流回路，将标准源输出置零。通过仪表菜单进入零点校准界面，例如某型号仪表需同时按住"SET"和"MODE"键3秒进入。观察显示值漂移量，若超过满量程的0.1%需重新校准。
2.满度校准：设置标准源输出至被检表量程上限（如5A），待输出稳定后触发校准命令。采用"采样-保持"技术消除零漂，某型号仪表通过三阶段充电法，将积分电容充电至电压稳定值作为补偿基准。
3.线性度测试：在20%、50%、80%、100%量程点进行多点校验。例如校验100A量程时，需分别输出20A、50A、80A、100A电流，记录各点误差值。若某点误差超过±0.5%，需检查电流互感器变比设置或接线松动。
三、误差分析与处理
1.误差计算
采用公式：δ=(Ix-Is)/Is×100%，其中Ix为被检表显示值，Is为标准源输出值。对于三相不平衡负载，需分别计算各相误差，例如某三相四线表A相偏差+0.3%，B相-0.2%，C相+0.1%，则综合误差取最大偏差值0.3%。
2.故障排查
?、偈局挡晃榷ǎ杭觳榻酉叨俗友趸榭?，使用砂纸打磨接触面至露出金属光泽。
?、诔畋ň貉橹け曜荚葱Ｗ贾な橛行冢舫?年需送计量院溯源。
③相位偏差：通过移相器调整电压电流夹角，例如将功率因数从0.5Lag调整至0.8Lead时，相位角需从60°调整至36.9°。
四、校验报告生成
校验完成后，需记录环境参数、设备信息及校验数据。采用MEDNC-3006装置可自动生成包含误差曲线、谐波分析的PDF报告。对于关键设备，建议每12个月进行一次期间核查，确保测量可靠性。
通过标准化校验流程，可确保三相交流电流表测量误差控制在±0.5%以内，满足电力系统计量要求。实际操作中需严格遵循JJG 596-2012《电子式交流电能表检定规程》，对于特殊量程或非标设备，建议委托专业计量机构实施校验。
